RaySat  XR180

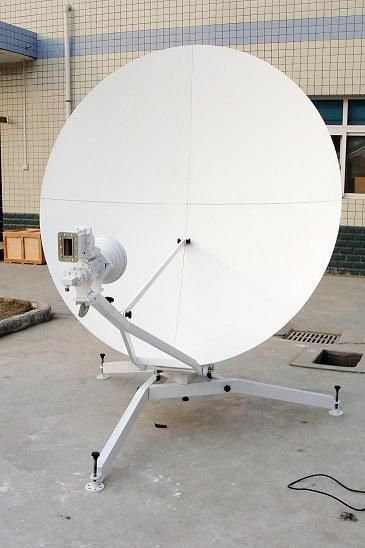

VAST 1.8米X波段通信卫星天线

易于配置,可为在恶劣环境中需要可靠和远程连接的任何应用提供对卫星通信的即时访问。 非常适合石油和天然气勘探,采矿,灾难管理,建筑,移动办公室和紧急服务等行业。


•1.8m偏移,定焦,铝合金/碳纤维/玻璃纤维SMC反射镜(可选)

•设计控制器(可选)

兼容各种卫星调制器

•2轴电动化,第3轴(极化)可选

•在需要时支持手动控制

•任何位置进行多卫星通信的经济有效的解决方案

•一键自动指向控制器,可在2分钟内获取任何Ku,C或X波段卫星

•使用卫星采集方法定位卫星

•消除了由于疏忽运动,卫星变化,发生地面移动的区域(地震,滑坡,爆炸区等)而导致的昂贵的重新定位和网络停机时间

•当安装在半永久性平台上时,可以轻松地重新放置,而无需任何专用设备

•兼容的固定安装都可以轻松转换并升级为完全电动的系统

•支持 1.8m天线

•专为4W和更高BUC设计的系统。射频电子设备(BUC和LNB)的最大重量为10千克

•1年保修www.c-comsat.com



1.8 Meter Roof-Mounted Auto-Point Ku-Band TX/RX VSAT Transmit / Receive Antenna

 Feature:
• VSAT or Broadcast Configuration
• Integrated Auto Locate Controller with Manual Override
• Auto Locate and Peak Features along with Handheld Control Unit
• Low Profile and Space-Optimizing Stowed Configuration
• Designed for Boom Mounted Single Thread Integration Packages up to 35 lbs
• Affordable SNG Applications
• Intelsat / ITU Compliant
• C , X, and Ku Band Feeds







ummary of Features:    X-Band







Frequency (GHz)


Receive
Transmit
  7.25 - 7.75 GHz
7.90 - 8.40 GHz

Antenna Gain (dBi) @midband



40.7 dBi
41.4 dBi

Antenna Noise Temperature





10° Elevation
20° Elevation
30° Elevation
  44 K
40 K
35 K

Axial Ratio



1.0 dB

VSWR



1.3:1

Port to Port Isolation



20dB

Feed Interface



WR-112

Sidelobe Compliant



DSCS Req.
