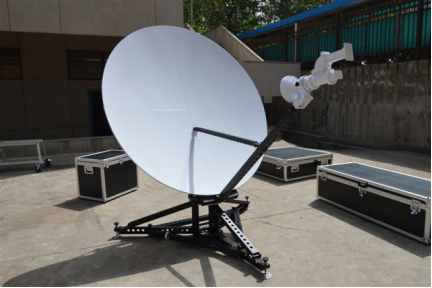

RaySat SR180 Ku型卫星通信天线



一、概述

 RaySat SR180 Ku型天线,口径1.8米,天线形式单偏置,具有强度高、抗风性能好、安装方便的特点,该天线1999年初通过了亚太卫星公司、亚洲卫星公司,中国广播卫星公司、鑫诺卫星公司、东方卫星公司的型号入网认证,为用户安装和维修提供了方便。

  由主反射面、馈源系统、方位调整机构、俯仰调整机构和立柱组成,可提供翻边或卷边主反射面,可按客户要求定制。


二、技术性能指标

1 射频指标

电 气 指 标

Ku-接收

Ku-发射

频率 (GHz)

10.95~12.75

14.00~14.50

增益 (dBi)

45.6

46.7

天线效率( %)

65.4

64.8

驻波 (VSWR)

1.25∶1

1.25∶1

带宽 (-3dB)

0.90 °

0.76 °

极化方式

两端口线极化、手动调整

噪声温度

2 Port Feed

10 ° 仰角

45K



20 ° 仰角

38K



功率容量



1000W

馈源插损

0.20dB

0.20dB

收 -发隔离

85dB

交叉极化隔离

35dB(on axis)

35dB(on axis)

副瓣包络

29-25LOG( ) dBi

1 ° ≤ ≤ 20 °



-3.5 dBi

20 ° < ≤ 26.3 °



32-25LOG( ) dBi

26.3 ° < ≤ 48 °



-10(Average) dBi

> 48 °


2 机械性能

机 械 性 能

参 数

备 注

方位转动范围

± 90°

分段连续细调

俯仰转动范围

5°~90°

分段连续细调

重量

137公斤



表面精度

0.5mm



3 环境特性

环 境 特 性

参 数

备注

工作风速

20m/s

正常

工作风速

27m/s

降精度工作

生存风速

56m/s

天线朝天锁定

环境温度

-40°~60℃

-

相对湿度

0%~100%

-

降雨

100mm/小时

-

抗震能力

抗 8度烈度地震

-

冰雪载荷

13mm裹冰正常工作

-

三、天线系统结构组成

箱号

部件名称

数量

单位

尺寸mm

总重kg

1#

反射体

2

2000*380*1080

137

立柱

1

转动头

1

背架

1

馈源支架

1

俯仰丝杆

1

方位丝杆

1

腹板

2

馈源拉杆

1

紧固件

1

地基模板

1

地脚螺栓

4



三、系统组成
    系统由天线反射体、馈源及支架、极化面调整单元、转台式天线座、变频调速驱动单元、轴角传感及编码、跟踪下变频器及跟踪接收机、电子磁罗盘及GPS、计算机控制单元、限位保护等组成。
